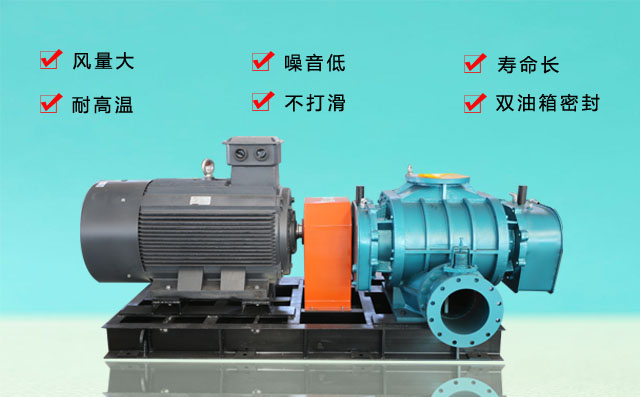

羅茨鼓風機機構造為同步齒輪傳動的三葉羅茨式鼓風機。進氣口和出氣口均與軸垂直，進氣口方向朝上，出氣口方向水平，為保證鼓風機的整體使用性能。下面，豐源羅茨風機廠家帶大家了解一下羅茨鼓風機構造

1.殼：鼓風機機殼采用鑄鐵

2.葉輪和軸：鼓風機葉輪和軸結合為一體，且葉輪無磨損，風機性能持久不變，可長期連續運轉，鼓風機葉輪和軸采用球墨鑄鐵
3.齒輪和軸承：鼓風機采用驅動齒輪和軸承，不僅使壽命得到延長，而且實現了低噪音化，軸承部分的振動速度有效值大大低于國家標準（ZBJ7203-89）規定的13mm/s。鼓風機齒輪和軸承材質分別為合金鋼
4.填料密封：鼓風機葉輪軸與軸承和齒輪箱間設有擋油圈），擋油環用O圈及油封（丁腈橡膠）確保殼體內沒有混油，可獲得清潔氣體；
5.傳動裝置：鼓風機與電動機之間由皮帶傳動，皮帶輪采用鑄鐵），并有皮帶罩。鼓風機基座：鼓風機、電動機、進風過濾消聲器、出風消音器等設備輔件組裝成一體，以成組型方式安裝在一個基座上，鼓風機基座材料采用鑄鐵或鋼；
6.冷卻系統：自然風冷；
7.空氣濾清器：為氣體過濾器，使進入風機前的氣體進行過濾，從而保證干凈的空氣進入鼓風機，過濾器采用Q235鋼制造；
8.進口消音器：采用阻尼式消聲器，主要是消除鼓風機進口氣流噪聲的裝置，由外筒、內筒、法蘭等焊接而成，內外筒之間放入吸聲材料，使該裝置重量輕、阻力小、消聲效果好。消聲器由Q235鋼制造；
9.出口消音器：主要消除鼓風機出口氣流噪聲，消聲頻帶寬，消聲效果好。消聲器由Q235鋼制造；
10.安全閥：系統上的一個保險裝置，當系統工作狀況異常，阻力高于額定值時，安全閥開啟，將氣體從安全閥排出，防止風機和電動機過載；
11.止回閥：用以防止停機時系統高壓氣體倒流，使鼓風機轉子反轉，發生故障，同時防止系統灰塵倒流。閥體為鑄鐵制造；

12.彈性接頭：由橡膠鋼骨架壓合而成，有良好的減震和隔音效果。減震墊：應提供減震墊，能起到良好減震效果。
