羅茨鼓風機的結構是由哪幾部分組成？
時間 : 2019-09-11 15:44 瀏覽量 : 527
? ? ?三葉羅茨風機廠家風機結構：
? ? ? ?三葉羅茨風機由機殼、墻板、葉輪、進出口消聲器等4大部分組成。
? ? ? ?機殼：主要用來支撐墻板、葉輪、消聲器和固定的作用。
? ? ? ?墻板：主要用來連接機殼與葉輪，并支撐葉輪的旋轉，以及起到端面密封的效果。
? ? ? ?葉輪：是羅茨風機的旋轉部分，分兩葉和三葉，現在由于三葉的比兩葉的出氣脈動小、噪聲小，運轉平穩等很多優點，已逐漸代替兩葉羅茨風機。
? ? ? ?消聲器：用減小羅茨風機的進、出由于氣流脈動產生的噪音。

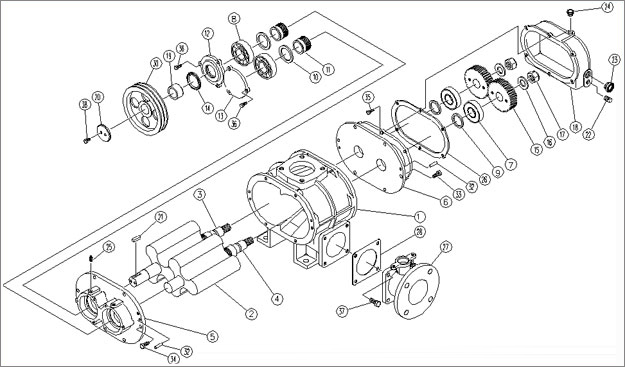

? ? ? ?羅茨鼓風機結構圖：
? ? ? ?羅茨鼓風機系屬容積回轉鼓風機。這種壓縮機靠轉子軸端的同步齒輪使兩轉子保持嚙合。轉子上每一凹入的曲面部分與氣缸內壁組成工作容積，在轉子回轉過程中從吸氣口帶走氣體，當移到排氣口附近與排氣口相連通的瞬時，因有較高壓力的氣體回流，這時工作容積中的壓力突然升高，然后將氣體輸送到排氣通道。兩轉子互不接觸，它們之間靠嚴密控制的間隙實現密封，故排出的氣體不受潤滑油污染。
